MCsSz Hírlevél – 2019-5

1. ISMERD MEG A MŰANYAGOKAT

A műanyagcső-gyártók európai szakmai szövetsége, a TEPPFA, a közelmúltban, az évek során felhalmozott tapasztalatok, kísérletek, vizsgálatok eredményeit felhasználva összeállítást készített a műanyag csőrendszerek megismertetése, ismertté és minél elfogadottabbá tétele érdekében. A Műanyag-Csőgyártók Szövetsége a TEPPFA tagjaként úgy döntött, hogy a promóciós anyagot magyar nyelven is elérhetővé teszi a partnerei számára úgy, hogy minden egyes egységben meghagytuk az eredeti, a tájékoztató üzenet összeállítását megihlető tanulmányra mutató linket. Ezek a háttéranyagok többnyire angolul állnak csak rendelkezésre.

A következő néhány Hírlevélben közzéteszünk egy sor gondolatot, tapasztalatot, amit különösen fontosnak gondolunk a műanyag csőrendszerekkel kapcsolatban. A közreadandó anyagokat a csatornacső rendszerekre dolgozták ki, de a tárgyalt jellemzők érvényesek valamennyi féle – fajta műanyagcső rendszerre.

Az információs csomag a műanyag csövek, csőrendszerek négy legfontosabbnak ítélt tulajdonsága köré épül. Ezen jellemzők sajátossága, hogy összefonódnak, ezért valójában minden információs egység több jellemzőhöz is besorolható. A cikkeket minden esetben egy kis információs blokkal kezdjük, amelyben megadjuk a cikk első közzétételének időpontját, illetve jelezzük azokat a kategóriákat, amelyekbe a cikk besorolható. Ezek közül aláhúzással jelöljük azt a kategóriát, amelybe véleményünk szerint az adott téma leginkább illik.

Az információs sorozat indításául álljon itt a TEPPFA gyors bemutatása:

2. Bemutatkozik a TEPPFA

Bemutatkozik a TEPPFA

Közzététel időpontja: 2017. 03. 27.
Kategóriák:

A TEPPFA (The European Plastic Pipes and Fittings Association = Európai Műanyag Cső és Fitting Szövetség) 1991-ben jött létre, brüsszeli székhellyel. A TEPPFA-nak 10 multinacionális tagvállalata és 14 nemzeti szövetsége van Európa-szerte, amelyek 350 műanyag cső- és fittinggyártó vállalatot képviselnek. A TEPPFA tagjai évi 3 millió tonna terméket állítanak elő, közvetlenül 40.000 embert foglalkoztatnak és az együttes éves értékesítés értéke 12 milliárd euró.
A TEPPFA feladata a műanyag csőrendszerek előnyeinek bemutatása szilárd, tényszerű adatokon keresztül, valamint az európai műanyag cső- és fittinggyártók érdekeinek képviselete az uniós döntéshozók szintjén.

E cél elérése érdekében a TEPPFA három stratégiai pillérre épít:

1. Tanúsítás és szabványosítás.
2. Kommunikáció kulcsfontosságú üzenetek megfogalmazásával, és hatékony közreadásával Európa-szerte.
3. A műanyag cső- és fitting ipar érdekeinek, kilátásainak és kihívásainak képviselete az európai politika szintjén.

3. Fogalmak

Mindig van mit felfedezni

Teljesítmény, szilárdság, rugalmasság és élettartam

Közzététel dátuma: 2017. 03. 27.
Kategóriák:

Teljesítmény
Könnyű, manőverezhető, rugalmas: fedezze fel, hogy a műanyag csövek teljesítménye megbízhatóbb, hatékonyabb és fenntarthatóbb megoldást kínál a csatornarendszerek számára...

Szilárdság
Erős, rugalmas és agilis anyag – ismerje meg, hogy az esővíz- és szennyvízcsatorna céljára használt műanyag csövek kevés meghibásodást és hosszú élettartamot mutatnak…

Rugalmasság
A rugalmasság és az erősség egyesítése – ismerje meg, hogy mennyire fontos e két tulajdonság egyesítése a sikeres építőmérnöki projektekhez, például a csatornarendszerekhez...

Élettartam
Bizonyított és tesztelt - a lábunk alá rejtve, talán nem is tudunk róla, hogy a műanyag csövek számos alkalmazásban helyettesítik a hagyományos anyagokat...

4. Csőrendszerek, amelyek kielégítik a XXI. század kihívásait is

A XXI. század követelményeinek megfelelő csőrendszerek

Közzététel időpontja: 2017. 07. 18.
Kategóriák: Rugalmasság, Teljesítmény

Csatornacső rendszerek korszerűsítése a franciaországi St. Malo-ban
Amikor a mérnökök a csatornahálózatok felújítását tervezték a franciaországi St. Malo-ban, elavult rendszerekkel, nehéz hozzáféréssel és árapályvizekkel szembesültek... amelyek mindegyike komoly kihívást jelentett. Ilyen körülmények között a beton beépítése komoly nehézségekkel járt volna, és nehéz lett volna összeilleszteni a rendszereket. De nem úgy a műanyag. Könnyű, rugalmas és erős, ez volt az ideális megoldás...

A kihívás

Bretagne partvidékén fekvő város, St. Malo lakossága gyakorlatilag minden nyáron megduplázódik, amikor turisták érkeznek a tenger, a tengeri ételek és a látnivalók - nem utolsósorban a szász időkből származó falváros - miatt. Bár nem annyira öreg, az eredeti csatornarendszer a francia forradalom előtt épült, nem csoda, hogy nehéz volt megbirkóznia a 21. századi igényekkel.
A hálózat szűk és zárt alagutak útvesztőjébe épült, amely egy ember mozgásának éppen megfelelő, de másnak nem. A folyási sebességek a rendszer egészében igen jelentősen változnak, mint ahogy a csövek mérete is. Hogy a helyzet még bonyolultabb legyen, a város egy része a víztől visszahódított területen, a dagály szintje alatt fekszik. Nehézgépek bejutása az alagutakba gyakorlatilag lehetetlen volt, ezért a legtöbb munkát kézzel kellett elvégezni. Könnyű, rugalmas és könnyen telepíthető megoldást kellett találni. Ezért a városfejlesztő mérnökök a műanyag felé fordultak.

A megoldás

Amellett, hogy fizikailag rugalmasak, a műanyag csőrendszerek az alkotóelemek széles választékát is kínálják, amelyek lehetővé teszik a rugalmas tervezést. Ez fontos volt egy olyan projektben, ahol különböző csőméretekkel és változó folyási sebességekkel kellett számolni.

Az aknákhoz a könnyű polietilént választották a vegyszerállóság és a korrózióállóság miatt. Három egyszerűen összeszerelhető alkotóelemből áll -szűkítő (felső rész), aknatest és fenék-. Ezeket szállították a helyszínre, ahol gyorsan összeszerelték, ezzel időt és pénzt takarítottak meg. A nagy átmérőjű és beépített létrával rendelkező aknában könnyebbé vált a hozzáférés és az ellenőrzés. Különböző magasságú aknákat gyártottak, amelyek könnyen a megfelelő méretre vághatók a legbonyolultabb elhelyezkedés esetében is. Sima belső felületük javítja az áramlást, miközben könnyű tisztítást és karbantartást biztosít az élettartama során. A bordázott külső felület növeli az akna szilárdságát (gyűrű merevségét) és a stabilitását, valamint lehetővé teszi, hogy az aknát körülvevő tömörített talaj, vagy a beton bejusson a bordák közé és ellensúlyozza a flotációs hatásokat.
Különféle folyásfenék kialakítású akna alapokat építettek be a különböző csőméretek és folyási sebességek kielégítésére, a régi csöveket pedig gyorsan és hatékonyan műanyag csövekre cserélték: 300 mm a csapadékvíz és 400 mm átmérőjűre a szennyvíz hálózatban.
Végül, a dagályszint alatt a futóhomok által támasztott kihívásoknak való megfelelés érdekében kő zúzalék és geotextil kombinációját használták, hogy szilárd ágyazatot biztosítsanak az aknák és csővezetékek számára. Dagály idején egy enyhe szivattyúnyomást biztosító 150 m3/h-s folyadék árammal, biztosították a kezelt víz egyirányú folyását.

Az eredmények

A felszínen St. Malo ugyanaz a festői tengerparti város maradt, ami mindig is volt. A föld alatt azonban a történelmi csatornákat műanyag aknákra és műanyag csőrendszerekre cserélték, amelyek megfelelnek mind az európai szabványoknak, mind a modern turizmus követelményeinek. Mindezt nagy földmunkák, felfordulás és nagy ráfordítás nélkül végezték el, ami a beton csövek beépítésével járhatott volna.
A francia forradalomtól a csövek forradalmáig. Éljen a műanyag!

5. Megvizsgáltuk a műanyag csöveket

Vegyük górcső alá a műanyagcsöveket

Közzététel időpontja: 2018. 01. 10.
Kategóriák: Rugalmasság, Teljesítmény

A szivárgó szennyvízcsatornák egyre növekvő problémát jelentenek, különösen azokban a városokban, ahol a növekvő népesség miatt egyre nagyobb a földalatti csővezetékek terhelése. Annak ellenére, hogy a rugalmas műanyag csövek ideális megoldást nyújtanak a modern alkalmazások számára, sok a félreértés a valós alkalmazásokban való viselkedésükkel kapcsolatban.
De egy új vizsgálat mindezt megváltoztathatja. A műanyag csöveket különféle feltételek mellett tesztelve, a teljesítmény és a környezeti hatások tekintetében az eredmények azt sugallják, hogy a rugalmasság a tartósság kulcsa - ami a mai modern rendszerek számára elengedhetetlen.

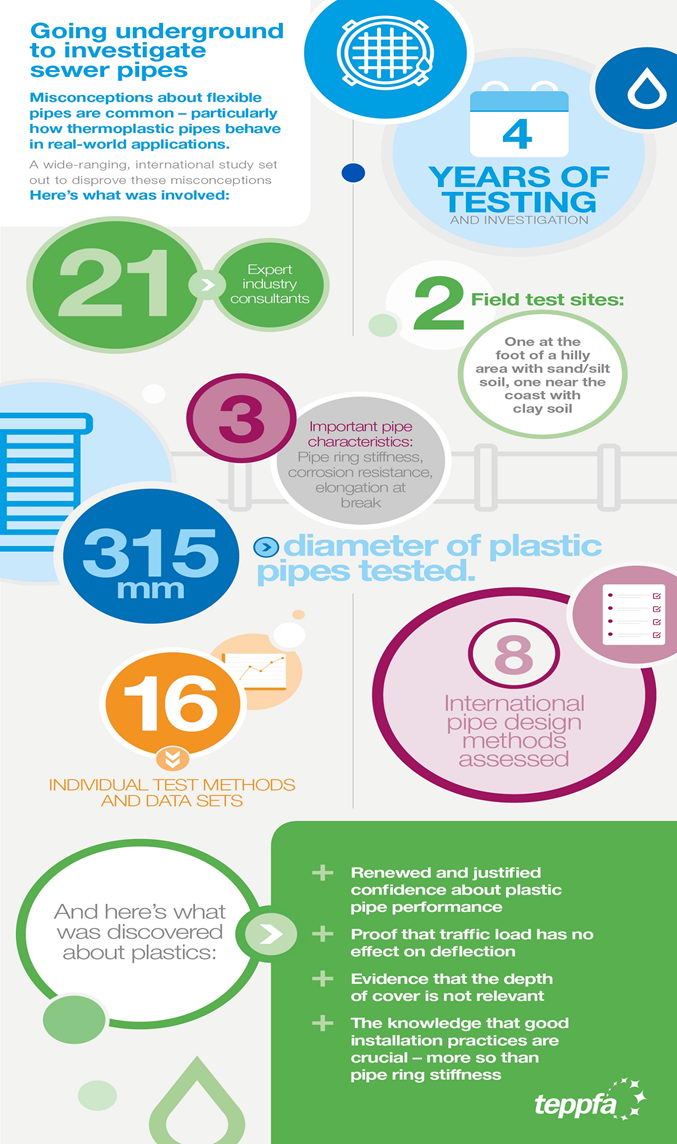

Fedezze fel a tanulmány eredményeit az alábbi információs ábra segítségével.
Menjünk a föld alá, és vizsgáljuk meg a csatornacsöveket

A rugalmas csövekkel kapcsolatos félreértések elég gyakoriak – különösen azzal kapcsolatban, hogy miként viselkednek a hőre lágyuló műanyag csövek a valóságos alkalmazási körülmények között.
Egy széles körű, nemzetközi tanulmány azt tűzte ki célul, hogy megcáfolja ezeket a tévhiteket.

Íme, amit befektettünk:

• 21 szakértő ipari tanácsadó
• 4 éves vizsgálat és kutatás
• 2 vizsgálati helyszín: Az egyik egy dombos vidék lábazatának homokos/iszapos talaja, a másik egy tengerpart közeli agyagos talaj

3 fontos csőtulajdonság:

• Cső gyűrűmerevség, korrózióállóság, szakadási nyúlás.
• 315 mm – a vizsgált műanyag csövek átmérője.
• 8 nemzetközi csőtervezési módszer szerinti értékelés.
• 16 egyedi vizsgálati módszer és adatsor

És íme, amit a műanyagról felfedeztünk:

• Megújult és igazolt bizalom a műanyag cső teljesítményével kapcsolatban.
• Bizonyíték, hogy a forgalmi terhelésnek nincs hatása a deformációra.
• Bizonyíték arra, hogy a fedőréteg mélysége nem lényeges.
• A tudás, hogy a helyes beépítési gyakorlat döntő jelentőségű - sokkal inkább, mint a cső merevsége.

Hamarosan jelentkezünk további érdekes információkkal.

Budapest, 2019. július

Üdvözlettel,
Az MCsSz Műszaki, valamint a Kommunikációs Bizottsága.
